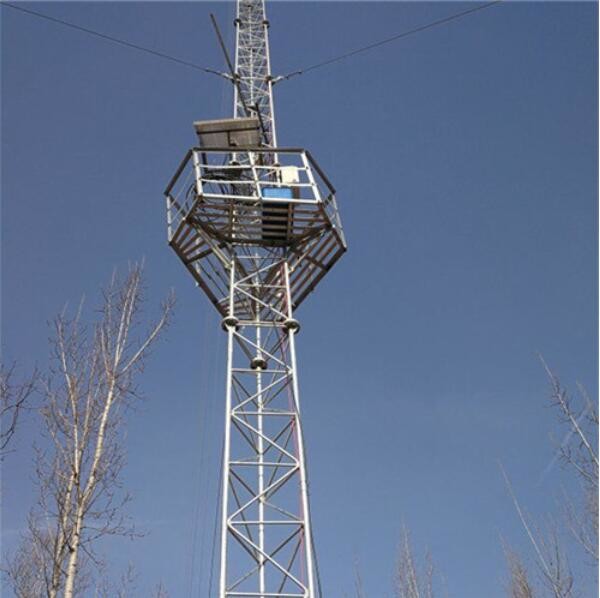

Mvno Tapered Tubular Telecom Tower เซลล์ Gsm Telecommunication Monopole Tower
รายละเอียดโดยย่อ:
Self-Supporting Towers เหมาะสำหรับแอพพลิเคชั่นการสื่อสารไร้สายเกือบทั้งหมดหอคอยพยุงตัวเอง
โดยทั่วไปแล้วจะเป็นโครงสร้างประเภทขัดแตะสามหรือสี่ด้านที่ทำจากแท่งแข็ง ท่อ หรือมุมหอคอยที่รองรับตนเอง
เหมาะอย่างยิ่งสำหรับการติดตั้งที่ต้องการพื้นที่จำกัด
ข้อมูลทางเทคนิค
| ออกแบบ | ||
| 1. รหัสการออกแบบ | TIA/EIA-222-G/F | |
| โครงสร้างเหล็ก | ||
| 2. เกรด | อย่างน้อย | เหล็กแรงดึงสูง |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3. ออกแบบความเร็วลม | สูงสุด 250 กม./ชม | |
| 4. การโก่งตัวที่อนุญาต | 0.5 ~ 1.0 องศา @ ความเร็วในการทำงาน | |
| 5. แรงดึง (Mpa) | 360~510 | 470~630 |
| 6. ความแข็งแรงของผลผลิต (t≤16mm) (Mpa) | 355 | 235 |
| 7. การยืดตัว (%) | 20 | 24 |
| 8. แรงกระแทก KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20 องศาเซลเซียส)---Q235D(S235J2) | 27(-20 องศาเซลเซียส)---Q345D(S355J2) | |
| สลักเกลียวและถั่ว | ||
| 9. เกรด | เกรด 4.8, 6.8, 8.8 | |
| 10. มาตรฐานคุณสมบัติทางกล | ||
| 10.1 Bolts | ISO 898-1 | |
| 10.2 ถั่ว | ISO 898-2 | |
| 10.3 เครื่องซักผ้า | ISO 6507-1 | |
| 11. มาตรฐานสำหรับขนาด | ||
| 11.1 สลักเกลียว | DIN7990, DIN931, DIN933 | |
| 11.2 ถั่ว | ISO4032, ISO4034 | |
| 11.3 เครื่องซักผ้า | DIN7989, DIN127B, ISO7091 | |
| งานเชื่อม | ||
| 12. วิธีการ | CO2 Shielded Arc Welding & การเชื่อมอาร์กใต้น้ำ (SAW) | |
| 13. มาตรฐาน | AWS D1.1 | |
| เครื่องหมาย | ||
| 14. วิธีการทำเครื่องหมายสมาชิก | ปั๊มกดไฮดรอลิก | |
| ชุบสังกะสี | ||
| 15. มาตรฐานการชุบสังกะสีของส่วนเหล็ก | ISO 1461 หรือ ASTM A123 | |
| 16. มาตรฐานการชุบสังกะสีของสลักเกลียวและน๊อต | ISO 1461 หรือ ASTM A153 | |
| ทดสอบ | ||
| 17. การทดสอบโรงงาน | การทดสอบแรงดึง, การวิเคราะห์องค์ประกอบ, การทดสอบ Sharpy (การทดสอบแรงกระแทก), การดัดเย็น, การทดสอบ Preece การทดสอบค้อน |
|
กระบวนการผลิตและการควบคุมคุณภาพ
