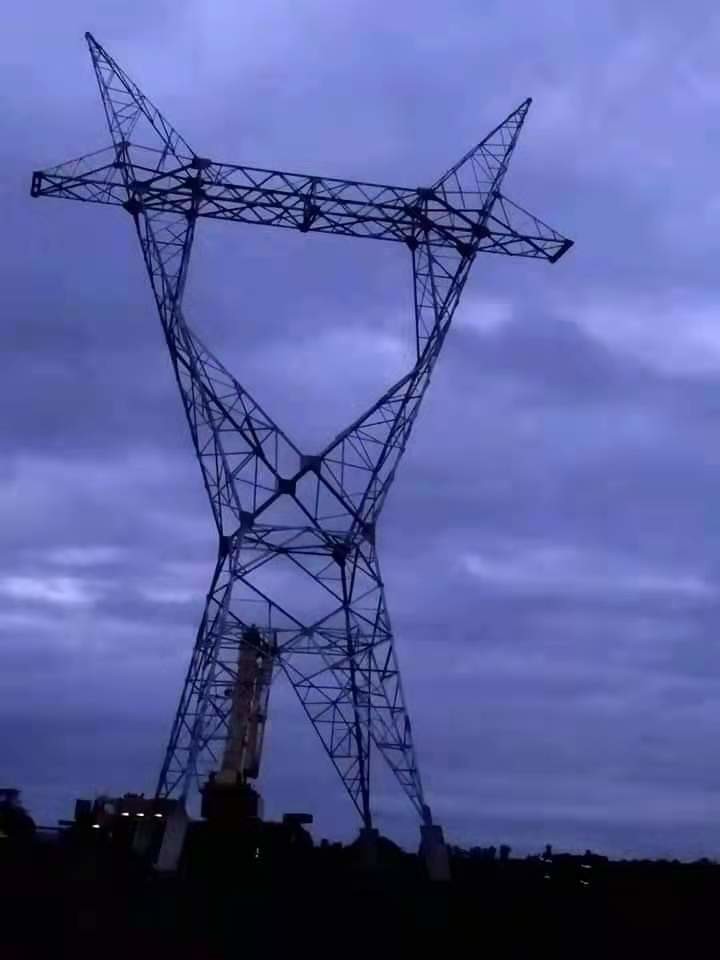

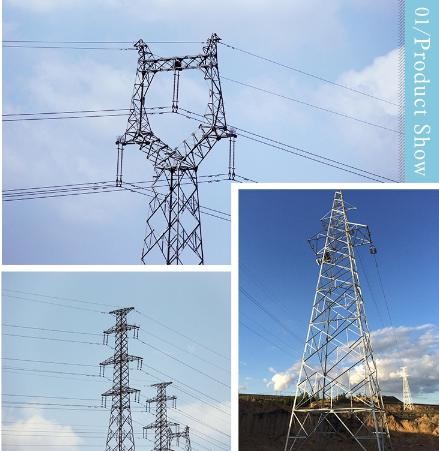

ASTM123 230kv Lattice Steel Towers เหนือศีรษะ 400 Kv Transmission Line Tower
รายละเอียดโดยย่อ:
พลังงานไฟฟ้า 230kv ทาวเวอร์ เหนือศีรษะ 400 kv สายส่ง ทาวเวอร์ เหล็ก เสาไฟฟ้า 30m
รายละเอียดสินค้า
| พลังงานไฟฟ้า 230kv ทาวเวอร์ เหนือศีรษะ 400 kv สายส่ง ทาวเวอร์ เหล็ก เสาไฟฟ้า 30m | |
ข้อมูลจำเพาะ:
คุณสมบัติของผลิตภัณฑ์:
เป็นอุปกรณ์สายส่งแบบดั้งเดิม, หอเหล็กมุมมีฟิลด์ที่ใช้กันอย่างแพร่หลาย, ลักษณะของรหัสการออกแบบ, งานฝีมือเป็นผู้ใหญ่, ในระยะทางที่แตกต่างกัน, ระดับแรงดันไฟฟ้าที่แตกต่างกันแสดงข้อดีและการบังคับใช้ทั่วไป
การออกแบบหอสายส่งกำลังขึ้นอยู่กับชนิดของตัวนำและสายดิน เขตลม มุมเบี่ยงเบนและข้อกำหนดของวัสดุหอคอยเหล่านี้ถูกสังกะสีเพื่อป้องกันเหล็กจากการกัดกร่อนความหนาของผิวเคลือบสังกะสีขึ้นอยู่กับสภาพอากาศ ณ ตำแหน่งทาวเวอร์
เหล็ก NSrades
เหล็กฉาก: เหล็กกล้าจีน Q345B ซึ่งเหมือนกับ ASTM A572 GR50
ใยอื่นๆ เหล็กค้ำยันและเหล็กฉากและเหล็กฉาก: จีน Q2230B ซึ่งเหมือนกับ ASTM A36
แผ่น: เหล็กจีน Q345B ซึ่งเหมือนกับ ASTM A572 GR50
สลักเกลียว: เกรดจีน 6.8 และ 8.8 ซึ่งคล้ายกับ ASTM A394
A) ขนาดและความคลาดเคลื่อนของมุมเป็นไปตาม GB/T1591-1994
B) การชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน GB/T 13912-2002 ซึ่งคล้ายกับ ASTM A 123
C) การเชื่อมจะเป็นไปตามมาตรฐาน AWS D1.1 หรือ CWB
แรงดันไฟฟ้า: อุปกรณ์ส่งกำลัง/สายส่งไฟฟ้า เกรดทาวเวอร์เหล็กมุม: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
นี่คือกระบวนการผลิตสำหรับหอส่งสัญญาณของเราอย่างไรก็ตาม ทั้งสองฝ่ายจะต้องหารือเกี่ยวกับแบบร่างทั้งหมดและยืนยันแบบร้านค้าทั้งหมด ข้อกำหนดทางเทคนิค และมาตรฐานที่จะปฏิบัติตามก่อนการผลิตจำนวนมาก เราต้องได้รับแบบร้านค้าและเอกสารทางเทคนิคที่ได้รับอนุมัติทั้งหมดจากลูกค้าของเรา
การประดิษฐ์ของเราจะเป็นไปตามแบบรายละเอียดที่จัดทำโดยผู้รับเหมาและได้รับการอนุมัติโดยวิศวกรอย่างเคร่งครัดการผลิตจะเริ่มขึ้นหลังจากได้รับอนุมัติจากการประกอบร้านค้าและการทดสอบ
| การตัด | A: การตัดและตัดจะต้องดำเนินการอย่างระมัดระวังและทุกส่วนของงานที่จะเปิดเผยหลังจากเสร็จสิ้นจะต้องเสร็จสิ้นอย่างเรียบร้อยห้ามใช้หัวตัดแบบมีไกด์แบบแมนนวล B: วัสดุทั้งหมดที่มีความหนามากกว่า 13 (หรือ 12) มม. จะต้องผ่านการเลื่อยเย็นหรือเครื่องตัดด้วยเปลวไฟ C: อนุญาตให้ครอบตัดหรือตัดได้สำหรับความหนาของวัสดุ 13 มม. หรือน้อยกว่า การตัดด้วยเปลวไฟของเหล็กกล้าที่ให้ผลผลิตสูงต้องนำหน้าด้วยการดำเนินการอุ่นก่อนเล็กน้อยโดยส่งเปลวไฟตัดผ่านส่วนที่จะตัด ขอบที่ตัดด้วยเปลวไฟทั้งหมดจะต้องสะอาด |
| ดัด | บริษัทของเราใช้เครื่องจักรดัดยิ่งไปกว่านั้น เราสามารถผลิตหอคอยที่มีการดัดงอร้อนหรือดัดเย็นได้ตามความต้องการของลูกค้า |
| งานเชื่อม | ห้ามทำการเชื่อมเว้นแต่จะได้รับอนุมัติล่วงหน้าจากวิศวกร ไม่อนุญาตให้ทำการเชื่อมที่จุดยึดของหอคอยสำหรับตัวนำ ลวดป้องกัน ฉนวนหรือส่วนประกอบหรือวงเล็บที่เกี่ยวข้อง |
| เจาะย่อย | รูทั้งหมดในเหล็กโครงสร้างที่มีความหนาน้อยกว่า 10 มม. สามารถเจาะรูให้เต็มขนาดได้ เว้นแต่จะระบุไว้เป็นอย่างอื่นในภาพวาดที่ได้รับอนุมัติรูที่แสดงบนภาพวาดเป็นรูเจาะและรูทั้งหมดในเหล็กโครงสร้าง 10 มม. ขึ้นไปที่มีความหนาและความตึงของแขนขวางจะต้องเจาะหรือเจาะย่อยและรีม รูทั้งหมดจะต้องตัดให้สะอาดและไม่มีขอบขาดหรือขาดครีบทั้งหมดที่เกิดจากการรีมหรือการเจาะจะต้องลบออกรูทั้งหมดต้องเป็นทรงกระบอกและตั้งฉากกับชิ้นประกอบ ในกรณีที่จำเป็นเพื่อหลีกเลี่ยงการบิดเบือนของรู ควรทำรูใกล้กับจุดโค้งหลังจากการดัด |
| ต่อย | สำหรับการเจาะให้เต็มขนาด เส้นผ่านศูนย์กลางของหมัดจะต้องใหญ่กว่าเส้นผ่านศูนย์กลางระบุของโบลต์ 1.0 มม. และเส้นผ่านศูนย์กลางของดายจะต้องไม่ใหญ่กว่าเส้นผ่านศูนย์กลางของหมัดเกิน 1.5 มม.สำหรับการเจาะย่อย เส้นผ่านศูนย์กลางของหมัดจะต้องเล็กกว่าเส้นผ่านศูนย์กลางระบุของโบลต์ 4 มม. และเส้นผ่านศูนย์กลางของดายจะต้องใหญ่กว่าเส้นผ่านศูนย์กลางของหมัดไม่เกิน 2 มม.การเจาะย่อยสำหรับงานรีมจะต้องเป็นแบบที่หลังจากรีมแล้วจะไม่มีพื้นผิวของการเจาะปรากฏที่ขอบรู |
| ขนาดรู | ในกรณีที่รูเจาะหรือเจาะรู เส้นผ่านศูนย์กลางของรูที่ทำเสร็จแล้วต้องไม่เกินเส้นผ่านศูนย์กลางระบุของสลักเกลียวบวก 1.0 มม. |
| ชุบสังกะสี | วัสดุทั้งหมดจะต้องชุบสังกะสีแบบจุ่มร้อนหลังการแปรรูปตามการปรับปรุงล่าสุดของ GB/T 13912-2002 หรือ ASTM Specification A 123 วัสดุที่ถูกปฏิเสธเนื่องจากจุดเปล่าหรือข้อบกพร่องของการเคลือบอื่น ๆ จะต้องถูกดึงออกและชุบสังกะสีใหม่ หรือพื้นที่ที่ไม่เคลือบผิวจะต้องได้รับการเคลือบใหม่โดยวิธีการที่ได้รับการอนุมัติ แผ่นและรูปทรงทั้งหมดที่บิดเบี้ยวโดยกระบวนการชุบสังกะสีจะต้องทำให้ตรงโดยการรีดซ้ำหรือกดวัสดุจะต้องไม่ถูกตอกหรือทำให้ตรงในลักษณะที่จะทำร้ายเคลือบป้องกัน การอนุมัติจะต้องได้รับการคุ้มครองจากวิศวกรหากทำการชุบสังกะสีนอกโรงงานของผู้รับเหมา งานเหล็กอาบสังกะสีทั้งหมดต้องได้รับการป้องกันจากคราบสกปรกจากการเก็บรักษาโดยใช้สารละลายที่ได้รับอนุมัติทันทีหลังจากการชุบสังกะสี |
| การบรรจุ | ผลิตภัณฑ์ของเราจะถูกบรรจุเป็นมัดหลายมัดที่มีน้ำหนัก 2~3 ตันหรือตามความต้องการของคุณ |
|
จุ่มร้อน ชุบสังกะสี |
มาตรฐาน | ความหนาของเหล็ก/mm |
เคลือบเฉลี่ย ความหนา/μm |
เมทัลลิค ธาตุ |
เนื้อหา |
|
เสาเพลา ข้าม แขนและสลักบน เครื่องประดับ |
มาตรฐาน ASTM A123/ A123M-15 AS/ NZS 4680 |
>6 | 85 | มิน | 0.25%-0.40% |
| <3-6 | 70 | ||||
| 1.5-3 | 55 | Cu | <0.15% | ||
| <1.5 | 55 | ||||
| น็อต น็อต และแหวนรอง | GB/T 5267.3-2008 | _____ | ≥ 54 | NS | <0.025% |
| (ISO 10684-2004) | |||||
| สลักเกลียวฐาน |
มาตรฐาน ASTM A153/ A153M-09 |
_____ | ≥ 54 | NS | <0.03% |
