ความปลอดภัยส่วนบุคคลอุปกรณ์สายดินความปลอดภัยสายดิน
เหมาะสำหรับสายส่งโรงไฟฟ้าและอุปกรณ์สถานีไฟฟ้าไฟฟ้าลัดวงจรสำหรับการบำรุงรักษาไฟฟ้าดับ

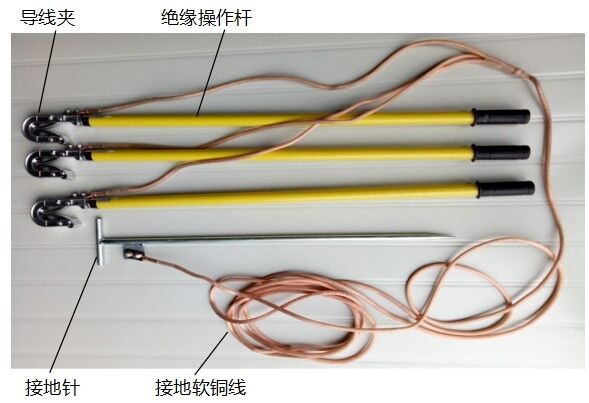

ลักษณะเฉพาะ
1. ลวดสลิงที่มีการหล่อโลหะผสมอลูมิเนียมความแข็งแรงสูงการนำไฟฟ้าได้ดี
2. สายดินลัดวงจรแบบพกพาบรรจุในถุงผ้าใบพร้อมกล่องไม้ส่งออกซึ่งง่ายต่อการพกพาและขนส่ง

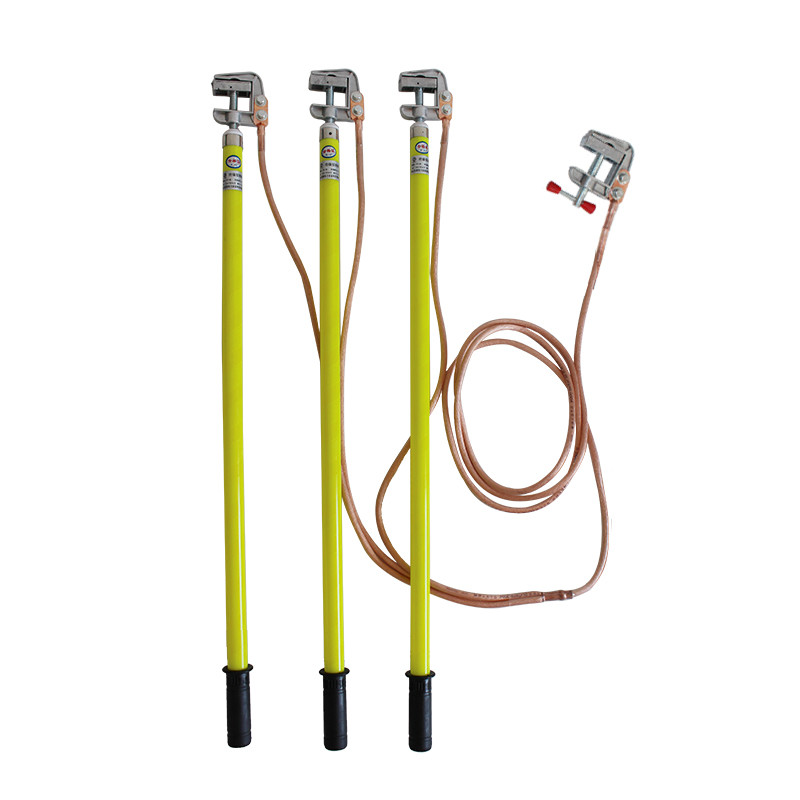

หมายเลข 23012
ความตึงของลิ้นสองชั้น (ประเภทสายส่ง)

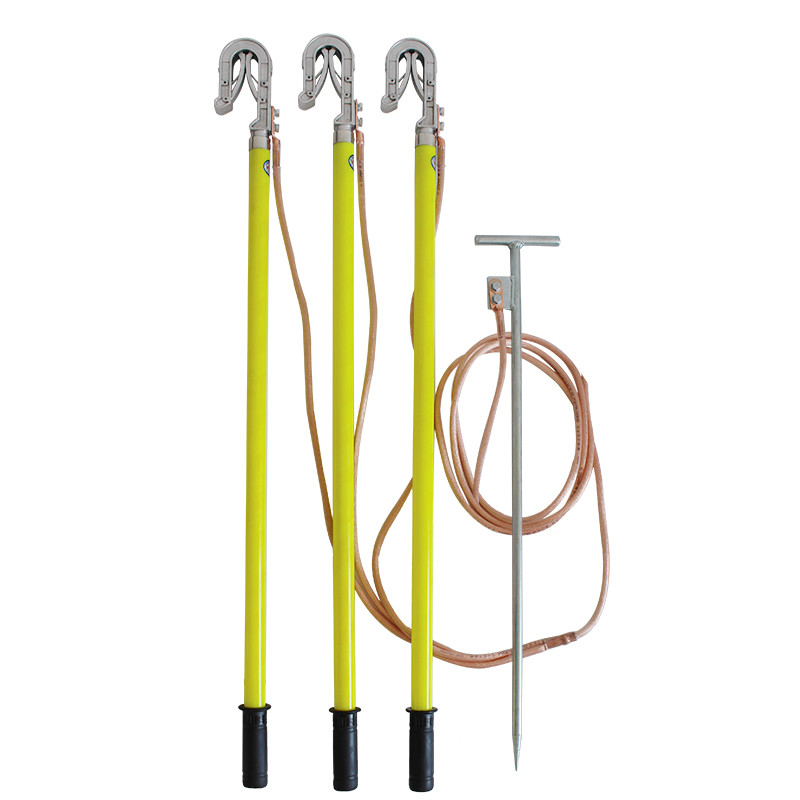

หมายเลข 23011
การบดอัดเกลียว (ประเภทสายส่ง)

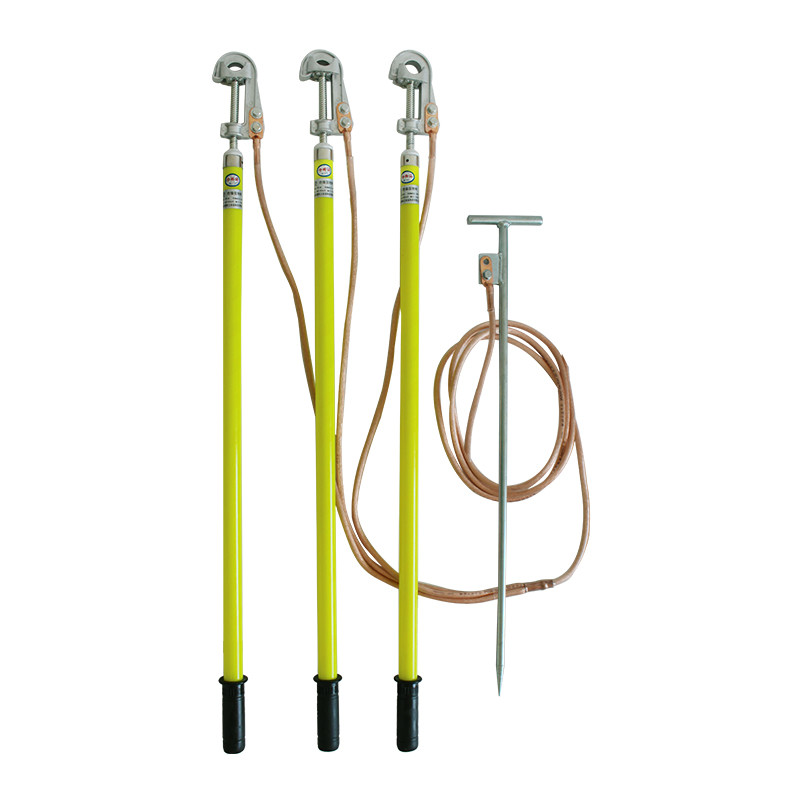

หมายเลข ๒๓๐๐๐๑
การบดอัดแบบเกลียว (Substation ชนิด)
ตารางการกำหนดค่าสายดิน:
| ระดับแรงดันไฟฟ้า | ลวดทองแดงอ่อนกราวด์ |
ความยาวของแท่งปฏิบัติการภาคพื้นดิน (มม.) |
|||
| (มม2) | (ม.) | ||||
| ฉนวน | มือถือ | ความยาวรวม | |||
| 10KV | 25 | 1 * 3 + 7 ~ 1.5 * 3 + 20 | 700 | 300 | 1,000 |
| 35KV | 25 | 1.5 * 3 + 18 | 900 | 600 | 1,500 |
| 68KV | 25 | 1.5 * 3 + 20 | 1,000 | 600 | 1600 |
| 110KV | 25,35 | 9 * 3 | 1300 | 700 | พ.ศ. 2543 |
| 2 * 3 + 20 | |||||
| 220KV | 25,35 | 9 * 3 | 2100 | 900 | 3000 |
| 3 * 3 + 25 | |||||
| 330KV | 35,50 | 12 * 3 4 * 3 + 25 | 3000 | 1100 | 4100 |
| 500KV | 35,50 | 13 * 3 ~ 20 * 3 | 4100 | 1400 | 5500 |
| 220-500KV สายกราวด์เหนือศีรษะ | 25 | 1 * 3 + 7 ~ 1.5 * 3 + 20 | 700 | 300 | 1,000 |
| อุปกรณ์ทดสอบแรงดันสูง | 35,50 | 5 * 3 ~ 10 * 3 | 700 | 300 | 1,000 |
ค่านิยมของลวดทองแดงต่อเมตร:
| พื้นที่ส่วน (มม.) | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| เส้นผ่านศูนย์กลางลวด (มม.) | 4.2 | 5.7 | 7.5 | 8.78 | 11 | 12 | 16 | 17 |
| เส้นผ่าศูนย์กลางปลอก (MΩ) | 7.3 | 7.8 | 9.6 | 11.2 | 12.6 | 16.5 | 21 | 22 |
| ค่าความต้านทาน (A) | 1.98 | 1.24 | 0.79 | 0.56 | 0.4 | 0.28 | 0.21 | 0.16 |
| ความปลอดภัยในปัจจุบัน | 90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
