สายเคเบิลตัวนำไฟฟ้าอลูมิเนียมอัลลอยด์ ACAR เสริมสายส่งไฟฟ้า
รายละเอียดสินค้า:
สถานที่กำเนิด: หนิงโปประเทศจีน
ชื่อแบรนด์: Suntech Power
ได้รับการรับรอง: ISO9001,CCC
หมายเลขรุ่น: ACSR
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 3000m
ราคา: Get the newest price
รายละเอียดการบรรจุ: กลองไม้ไอโร
เวลาการส่งมอบ: 10-15 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน
สามารถในการผลิต: 3000ตัน/เดือน
ติดต่อ
รายละเอียดสินค้า
ชื่อ: สายไฟแรงดันต่ำ แกน: มัลติคอร์
แอปพลิเคชัน: การส่งและการกระจายค่าใช้จ่าย วัสดุ: ตัวนำเหล็กอลูมิเนียม
การใช้งาน: เหล็กเส้นแรงดึงสูง มาตรฐาน: BS IEC ASTM DIN
แสงสูง:

ตัวนำไฟฟ้าเสริมโลหะผสมอลูมิเนียม

,

สายเคเบิลตัวนำไฟฟ้าเปลือย

,

ตัวนำไฟฟ้า ACAR เกลียวเหล็ก



ตัวนำไฟฟ้าอลูมิเนียมเสริมตัวนำไฟฟ้า ACAR สายส่งไฟฟ้า

รายละเอียดสินค้า

1.รายละเอียดสินค้า

อะลูมิเนียมตัวนำโลหะผสมเสริมแรง (ACAR) เกิดขึ้นจากลวดอลูมิเนียม 1350 ที่มีเกลียวเป็นเกลียวตรงกลางบนแกนโลหะผสมอะลูมิเนียม - แมกนีเซียม - ซิลิกอน (AlMgSi) ที่มีความแข็งแรงสูงจำนวนสายไฟของโลหะผสม Aluminium1350 & AlMgSi ขึ้นอยู่กับการออกแบบสายเคเบิลแม้ว่าการออกแบบทั่วไปจะประกอบด้วยแกนเกลียวที่เป็นเกลียวของเกลียวโลหะผสม AlMgSi ในโครงสร้างสายเคเบิลบางประเภท สายไฟของเส้นโลหะผสม AlMgSi สามารถกระจายเป็นชั้นๆ ได้ตลอดเส้นอะลูมิเนียม 1350

ACAR มีคุณสมบัติทางกลและทางไฟฟ้าที่ดีกว่า เมื่อเทียบกับ ACSR, AAC หรือ AAAC ที่เทียบเท่าความสมดุลที่ดีระหว่างคุณสมบัติทางกลและทางไฟฟ้าทำให้ ACAR เป็นตัวเลือกที่ดีที่สุดโดยคำนึงถึงความใหญ่ ความแข็งแรง และน้ำหนักเบาเป็นหลักในการออกแบบเส้นตัวนำเหล่านี้ใช้กันอย่างแพร่หลายในสายส่งและจ่ายไฟ

Midal สามารถผลิตและจัดหา ACAR บนม้วนไม้/เหล็กที่ไม่สามารถส่งคืนได้ หรือวงล้อเหล็กที่ส่งคืนได้

ลักษณะทางเทคนิคของ ACSR ตามมาตรฐาน BS 215

รหัสชื่อ ระบุอลูมิเนียมพื้นที่ ร้อยสายไฟ เส้นผ่านศูนย์กลาง พื้นที่หน้าตัดของอลูมิเนียม พื้นที่หน้าตัดทั้งหมด ประมาณเส้นผ่านศูนย์กลางโดยรวม ประมาณมวล คำนวณความต้านทานกระแสตรงที่20o โหลดทำลายที่คำนวณได้
อัล เหล็ก
mm2 No./mm mm2 mm2 mm กก./กม. โอห์ม/km กิโลนิวตัน
กระต่าย 50 6/3.35 1/3.35 52.88 61.7 10.05 214 0.5426 18.35
หมา 100 6/4.72 7/1.57 105 118.5 14.15 394 0.2733 32.7
หมาป่า 150 30/2.59 7/2.59 158.1 194.9 18.13 726 0.1828 69.2
ดิงโก้ 150 18/3.35 1/3.35 158.7 167.5 16.75 506 0.1815 35.7
LYNX 175 30/2.79 7/2.79 183.4 226.2 19.53 842 0.1576 79.8
ม้าลาย 400 54/3.18 7/3.18 428.9 484.5 28.62 1621 0.0674 131.9



ลักษณะทางเทคนิคของ ACSR ตามมาตรฐาน ASTM B 232



รหัสชื่อ

ระบุ

AWG/MCM

เส้นผ่านศูนย์กลางของเกลียวและลวด พื้นที่หน้าตัดอลูมิเนียม พื้นที่หน้าตัดทั้งหมด ประมาณเส้นผ่านศูนย์กลางโดยรวม ประมาณมวล คำนวณความต้านทานกระแสตรงที่20o โหลดทำลายที่คำนวณได้
อัล เหล็ก
  No./mm mm2 mm2 mm กก./กม. Ω/กม. กิโลนิวตัน
ไก่งวง 6 6/1.68 1/1.68 13.29 15.48 5.04 54 2.1586 5.24
หงส์ 4 6/2.12 1/2.12 21.16 24.71 6.36 85 1.3557 8.32
กระจอก 2 6/2.67 1/2.67 33.61 39.22 8.01 136 0.8535 12.7
โรบิน 1 6/3.0 1/3.0 42.39 49.49 9.0 171 0.6767 15.85
Raven 1/0 6/3.37 1/3.37 53.48 62.38 10.11 216 0.5364 19.32
นกกระทา 2/0 6/3.78 1/3.78 67.42 78.65 11.34 273 0.4255 23.62

2.Application

ตัวนำ ACSR, AAC, AAAC, ASCSR และ ACAR ใช้กันอย่างแพร่หลายในสายส่งไฟฟ้าที่มีระดับแรงดันไฟฟ้าต่างๆเนื่องจากมีลักษณะที่ดีเช่นโครงสร้างที่เรียบง่าย การติดตั้งและบำรุงรักษาที่สะดวก ต้นทุนต่ำสำหรับสายส่ง ความสามารถในการส่งขนาดใหญ่ และยังเหมาะสำหรับการวางข้ามแม่น้ำและหุบเขา ฯลฯ สายอากาศ

3.มาตรฐาน

ACAR ที่ผลิตโดย Midal ตรงหรือเกินกว่าข้อกำหนดของมาตรฐานสากลทั้งหมด เช่น ASTM, AS, BS, CSA, DIN, IEC, NFC, SS เป็นต้น

4.ลักษณะเฉพาะ

  • ปรับปรุงอัตราส่วนความแข็งแรงต่อน้ำหนัก
  • คุณสมบัติทางกลที่ดีขึ้น
  • ปรับปรุงคุณสมบัติทางไฟฟ้า
  • ทนต่อการกัดกร่อนได้ดีเยี่ยม

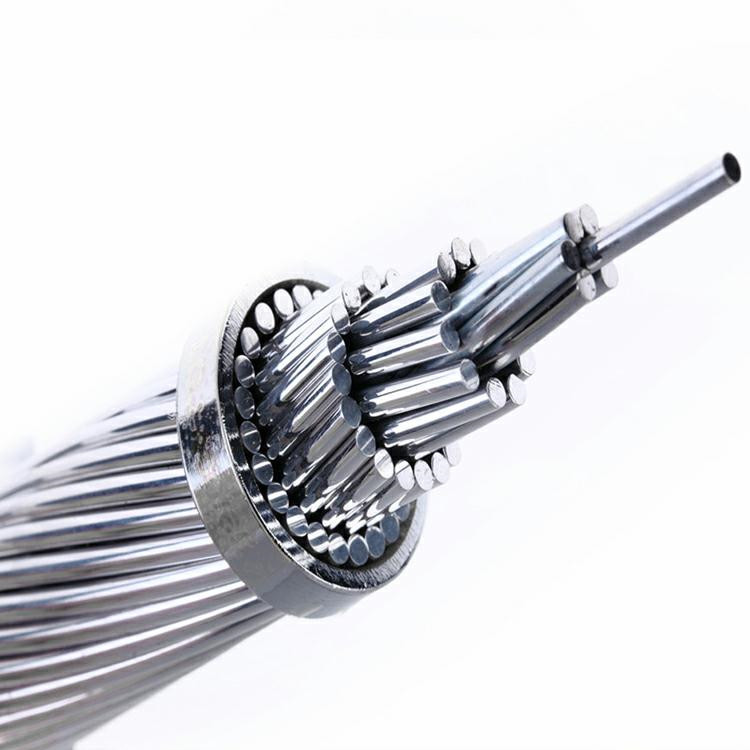

สายเคเบิลตัวนำไฟฟ้าอลูมิเนียมอัลลอยด์ ACAR เสริมสายส่งไฟฟ้า 0

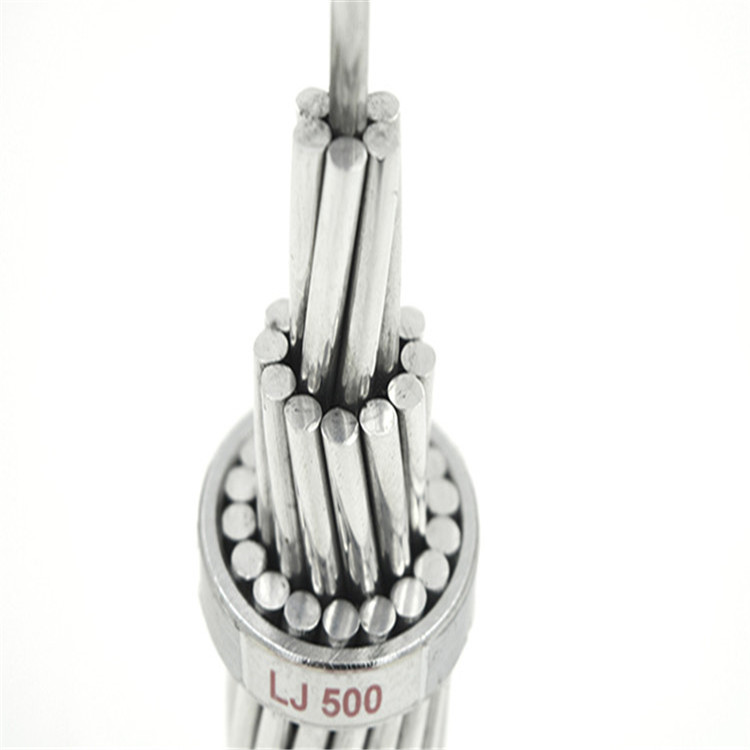

สายเคเบิลตัวนำไฟฟ้าอลูมิเนียมอัลลอยด์ ACAR เสริมสายส่งไฟฟ้า 1

บรรจุภัณฑ์และการจัดส่ง

บรรจุภัณฑ์และการจัดส่งสินค้า

แพ็คเกจที่แตกต่างให้ลูกค้าเลือก !

บรรจุภัณฑ์ส่งออกสายไฟฟ้าของเราทำขึ้นเป็นพิเศษเพื่อให้แน่ใจว่าคุณภาพของผลิตภัณฑ์จะไม่ ได้รับผลกระทบระหว่างการขนส่งสายไฟฟ้าของเราใช้ล้อสายไฟฟ้าสำหรับการบรรจุ tเขาล้อสามารถเป็นได้ทั้งเหล็ก โครงเหล็ก และไม้รมยา หรือกล่องไม้รมยาเราใช้การบรรจุที่แตกต่างกันสำหรับความยาวของสายเคเบิลที่แตกต่างกัน เพื่อให้แน่ใจว่าจะไม่มีปัญหาระหว่างการส่งมอบ สินค้า.

1. ถ้าเส้นผ่านศูนย์กลางของล้อยาวกว่า 2 เมตรเราใช้ล้อเหล็กทั้งหมดเพื่อบรรจุสินค้า

2. หากเส้นผ่านศูนย์กลางของล้ออยู่ระหว่าง 1.4 เมตร ถึง 1.8 เมตร แสดงว่าเราใช้โครงเหล็กรมยา ไม้สำหรับบรรจุสินค้า

3. หากเส้นผ่านศูนย์กลางของล้อน้อยกว่า 1.4 เมตร เราจะใช้ล้อไม้รมยาเพื่อบรรจุสินค้า

4. สำหรับบรรจุสายไฟและสายไฟจำนวนน้อย เราจะใช้กล่องไม้รมยา ที่จะแพ็ค
