สถานที่กำเนิด: | หนิงโปประเทศจีน |
ชื่อแบรนด์: | Suntech Power |
ได้รับการรับรอง: | ISO9001,CCC |
หมายเลขรุ่น: | ACSR |
จำนวนสั่งซื้อขั้นต่ำ: | 2000m |
---|---|
ราคา: | Get the newest price |
รายละเอียดการบรรจุ: | กล่องไม้หรือภาชนะที่ส่งออก |
เวลาการส่งมอบ: | 10-15 วันทำการ |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 4000ตัน/เดือน |
ชื่อ: | สายไฟตัวนำไฟฟ้า Acsr | พิมพ์: | ไฟฟ้าแรงสูง |
---|---|---|---|
แอปพลิเคชัน: | ค่าโสหุ้ย | วัสดุ: | ตัวนำเหล็กอลูมิเนียม |
การใช้งาน: | เหล็กเส้นแรงดึงสูง | มาตรฐาน: | BS IEC ASTM DIN |
แสงสูง: | ตัวนำไฟฟ้าสายเปลือย,ตัวนำอลูมิเนียมเปลือยเหนือศีรษะ,ลวดอลูมิเนียมเสริมเหล็กเสริมแรง |

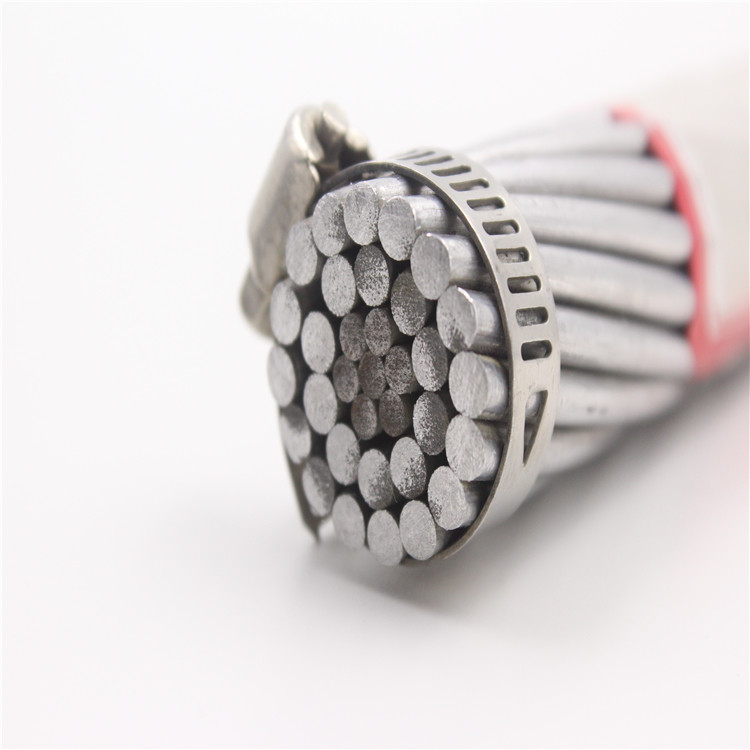

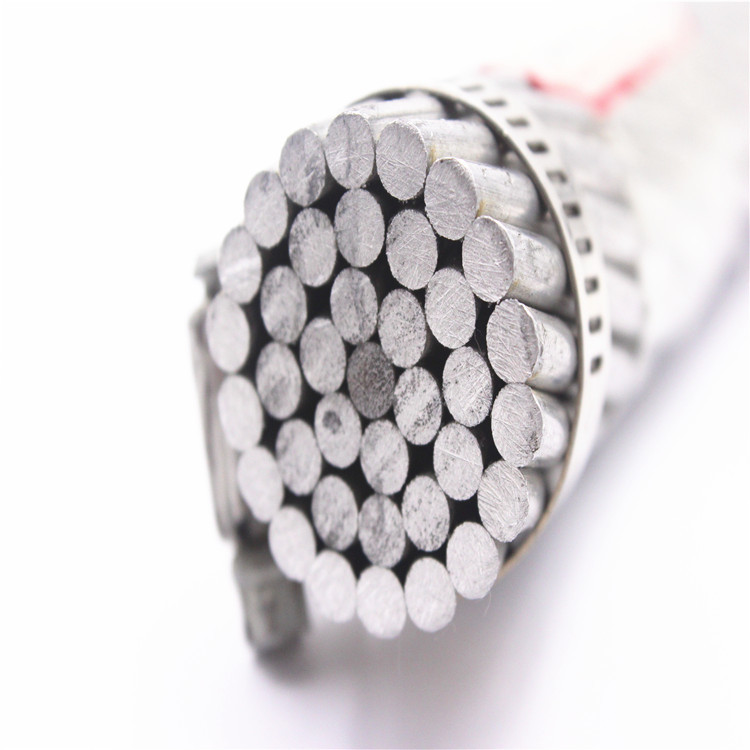

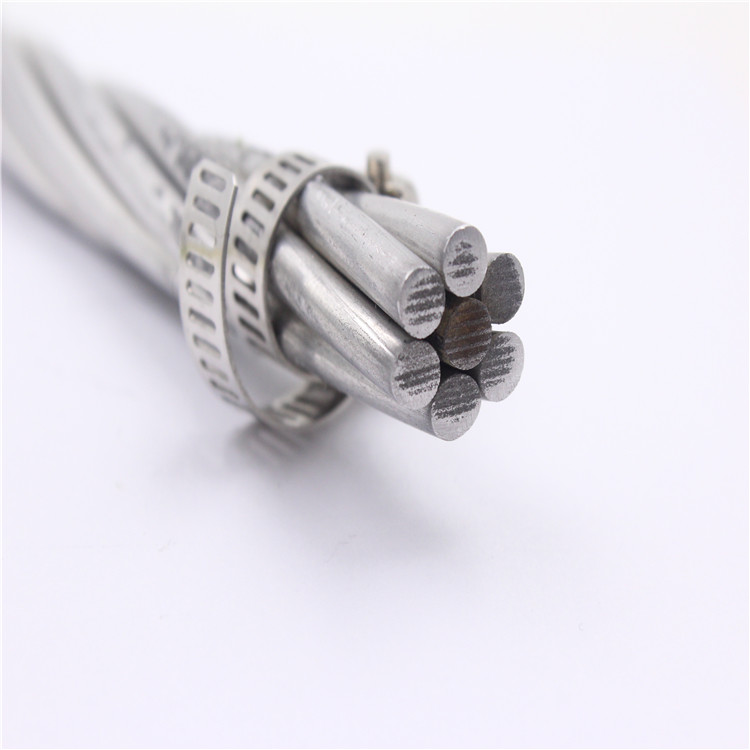

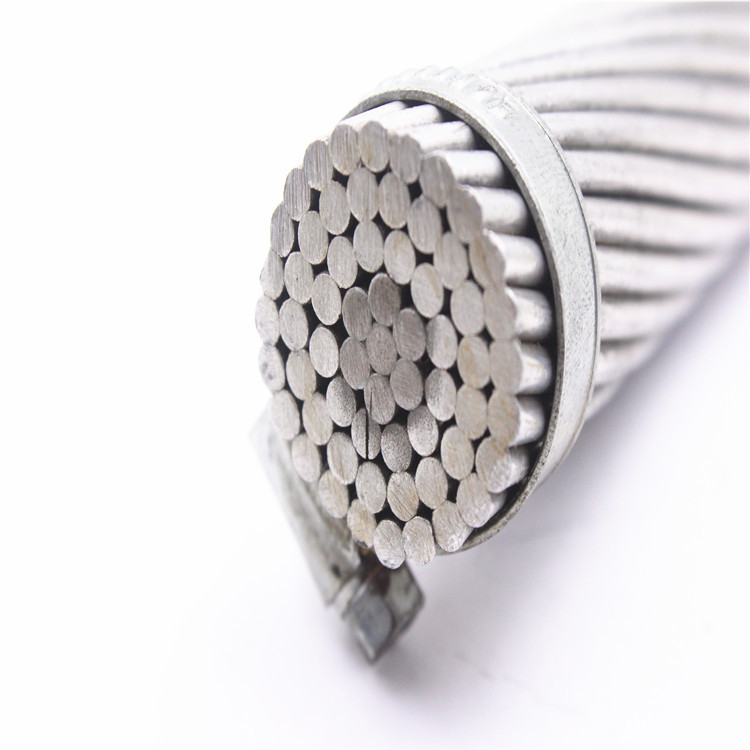

สายเคเบิล ACSR (อะลูมิเนียมตัวนำเหล็กเสริมแรง) ประกอบด้วยแกนเหล็กชุบสังกะสีซึ่งล้อมรอบด้วยชั้นลวดอลูมิเนียมที่มีศูนย์กลางและจาระบีหากจำเป็น.
2.Application
ตัวนำ ACSR, AAC, AAAC, ASCSR และ ACAR ใช้กันอย่างแพร่หลายในสายส่งไฟฟ้าที่มีระดับแรงดันไฟฟ้าต่างๆเนื่องจากมีลักษณะที่ดีเช่นโครงสร้างที่เรียบง่าย การติดตั้งและบำรุงรักษาที่สะดวก ต้นทุนต่ำสำหรับสายส่ง ความสามารถในการส่งขนาดใหญ่ และยังเหมาะสำหรับการวางข้ามแม่น้ำและหุบเขา ฯลฯ สายอากาศ
ลักษณะทางเทคนิคของ ACSR ตามมาตรฐาน BS 215
รหัสชื่อ | ระบุอลูมิเนียมพื้นที่ | ร้อยสายไฟ เส้นผ่านศูนย์กลาง | พื้นที่หน้าตัดของอลูมิเนียม | พื้นที่หน้าตัดทั้งหมด | ประมาณเส้นผ่านศูนย์กลางโดยรวม | ประมาณมวล | คำนวณความต้านทานกระแสตรงที่20oค | โหลดทำลายที่คำนวณได้ | |
อัล | เหล็ก | ||||||||
mm2 | No./mm | mm2 | mm2 | mm | กก./กม. | โอห์ม/km | กิโลนิวตัน | ||
กระต่าย | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
หมา | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
หมาป่า | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
ดิงโก้ | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
LYNX | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
ม้าลาย | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
ลักษณะทางเทคนิคของ ACSR ตามมาตรฐาน ASTM B 232
รหัสชื่อ |
ระบุ AWG/MCM |
เส้นผ่านศูนย์กลางของเกลียวและลวด | พื้นที่หน้าตัดอลูมิเนียม | พื้นที่หน้าตัดทั้งหมด | ประมาณเส้นผ่านศูนย์กลางโดยรวม | ประมาณมวล | คำนวณความต้านทานกระแสตรงที่20oค | โหลดทำลายที่คำนวณได้ | |
อัล | เหล็ก | ||||||||
No./mm | mm2 | mm2 | mm | กก./กม. | Ω/กม. | กิโลนิวตัน | |||
ไก่งวง | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
หงส์ | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
กระจอก | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
โรบิน | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
Raven | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
นกกระทา | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 |
23.62 |
3.มาตรฐาน
BS-215-2-70 ACSR
BS EN 50182:2001
ASTM B233/B232M-99
บรรจุภัณฑ์และการจัดส่งสินค้า
แพ็คเกจที่แตกต่างให้ลูกค้าเลือก !
สำหรับค่าใช้จ่ายตัวนำ (AAC AAAC ACSR ACAR ACSR/AW)เรามักจะใช้กลองไม้มาตรฐานเพื่อบรรจุเป็นภาพด้านล่าง เราสามารถออกแบบบรรจุภัณฑ์ประเภทต่างๆ ตามความต้องการของลูกค้า
บริการที่ดีที่สุด!
1.สินค้าที่กำหนดเอง:เราสามารถทำสายเคเบิลตามความต้องการของคุณรวมถึงสีขนาดและอื่น ๆ เรายังมี OEM / ODM
2.โรงงานของตัวเอง:แหล่งวัตถุดิบที่เชื่อถือได้ เราสามารถเสนอราคาโรงงานให้คุณได้
3. ตัวอย่างฟรี:ตัวอย่างฟรีเพื่อให้ แต่ลูกค้าต้องจ่ายค่าขนส่งตัวอย่าง
4.จัดส่งที่รวดเร็ว:15-30 วัน ทีมงานขนส่งมืออาชีพ
5. การทดสอบทุกประเภท:อุปกรณ์ทางเทคนิคระดับมืออาชีพรับประกันคุณภาพสูง
6.Wระยะเวลาการรับประกัน:ระยะเวลาการรับประกันสินค้าฟรีคือปกติ 3-5 ปี
ผู้ติดต่อ: Peter
โทร: 86-13958364836
