สถานที่กำเนิด: | หนิงโปประเทศจีน |
ชื่อแบรนด์: | Suntech |
ได้รับการรับรอง: | ISO9001,CCC |
หมายเลขรุ่น: | ACSR |
จำนวนสั่งซื้อขั้นต่ำ: | 1000m |
---|---|
ราคา: | Get the newest price |
รายละเอียดการบรรจุ: | กล่องไม้หรือภาชนะที่ส่งออก |
เวลาการส่งมอบ: | 15-20 วันทำการ |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 3000ตัน/เดือน |
ชื่อ: | เหล็กเสริมตัวนำอะลูมิเนียม | พิมพ์: | เปลือย |
---|---|---|---|
การใช้งาน: | สายส่ง | วัสดุฉนวน: | ไม่ |
จัดอันดับแรงดันไฟฟ้า: | 220kv | คอนดักเตอร์: | AAC/ACSR/AAAC |
แสงสูง: | ตัวนำไฟฟ้าอะลูมิเนียม Bare Acsr เสริมแรง,สายเคเบิลอะลูมิเนียมเปลือยเหนือศีรษะ,ตัวนำอะลูมิเนียมอัลลอยด์เสริมแรงด้วยเหล็ก |

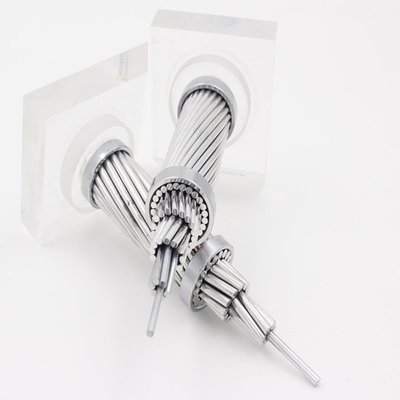

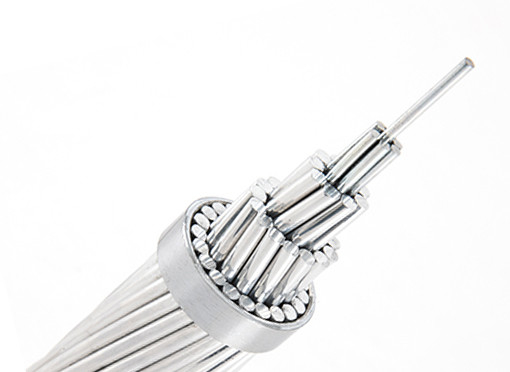

อะลูมิเนียม Conductor Steel Reinforced (ACSR) เป็นตัวนำแบบเกลียวศูนย์กลางที่มีลวดอะลูมิเนียม 1350-H19 แบบแข็งอย่างน้อยหนึ่งชั้นบนแกนลวดเหล็กชุบสังกะสีแกนกลางอาจเป็นลวดเส้นเดียวหรือเกลียวก็ได้ ขึ้นอยู่กับขนาดลวดเหล็กแกนมีอยู่ในการชุบสังกะสี Class A, B หรือ Class C เพื่อป้องกันการกัดกร่อนสามารถป้องกันการกัดกร่อนเพิ่มเติมได้จากการทาจาระบีที่แกนกลางหรือแช่ตัวนำที่เสร็จแล้วด้วยจาระบี
สัดส่วนของเหล็กและอลูมิเนียมในตัวนำ ACSR สามารถเลือกได้ตามความแข็งแรงทางกลและความสามารถในการรองรับกระแสไฟที่ต้องการในแต่ละการใช้งาน
ตัวนำ ACSR ได้รับการยอมรับในด้านความประหยัด ความน่าเชื่อถือ และอัตราส่วนความแข็งแรง/น้ำหนักที่ดีตัวนำ ACSR รวมน้ำหนักเบาและการนำที่ดีของอลูมิเนียมเข้ากับความต้านทานแรงดึงสูงและความทนทานของเหล็กในการออกแบบเส้น สิ่งนี้สามารถให้ความตึงเครียดที่สูงขึ้น ย้อยน้อยลง และช่วงความยาวที่ยาวกว่าที่หาได้จากตัวนำเหนือศีรษะประเภทอื่นๆ ส่วนใหญ่
Midal ผลิตและจำหน่าย ACSR บนม้วนไม้/เหล็กที่ไม่สามารถส่งคืนได้ หรือม้วนเหล็กที่ส่งคืนได้ ขึ้นอยู่กับความต้องการของลูกค้า
ลักษณะทางเทคนิคของ ACSR ตามมาตรฐาน BS 215
รหัสชื่อ | ระบุอลูมิเนียมพื้นที่ | พันเกลียวและลวด เส้นผ่านศูนย์กลาง | พื้นที่หน้าตัดของอลูมิเนียม | พื้นที่หน้าตัดทั้งหมด | ประมาณเส้นผ่านศูนย์กลางโดยรวม | ประมาณมวล | คำนวณความต้านทานกระแสตรงที่20oค | โหลดทำลายที่คำนวณได้ | |
อัล | เหล็ก | ||||||||
มม2 | No./mm | มม2 | มม2 | มม | กก./กม. | โอห์ม/km | กิโลนิวตัน | ||
กระต่าย | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
หมา | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
หมาป่า | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
ดิงโก้ | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
LYNX | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
ม้าลาย | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
ลักษณะทางเทคนิคของ ACSR ตามมาตรฐาน ASTM B 232
รหัสชื่อ |
ระบุ AWG/MCM |
เส้นผ่านศูนย์กลางของเกลียวและลวด | พื้นที่หน้าตัดอลูมิเนียม | พื้นที่หน้าตัดทั้งหมด | ประมาณเส้นผ่านศูนย์กลางโดยรวม | ประมาณมวล | คำนวณความต้านทานกระแสตรงที่20oค | โหลดทำลายที่คำนวณได้ | |
อัล | เหล็ก | ||||||||
No./mm | มม2 | มม2 | มม | กก./กม. | Ω/กม. | กิโลนิวตัน | |||
ไก่งวง | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
หงส์ | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
กระจอก | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
โรบิน | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
Raven | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
นกกระทา | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
