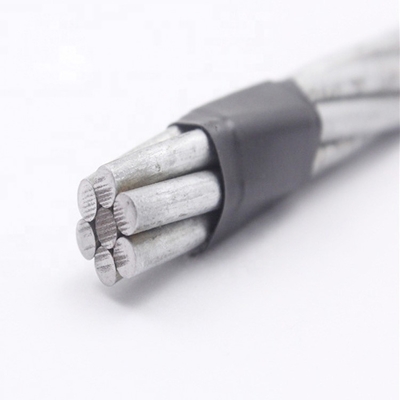

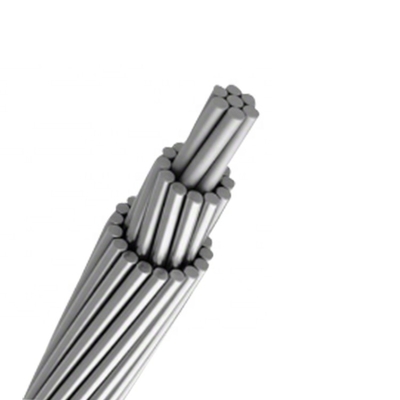

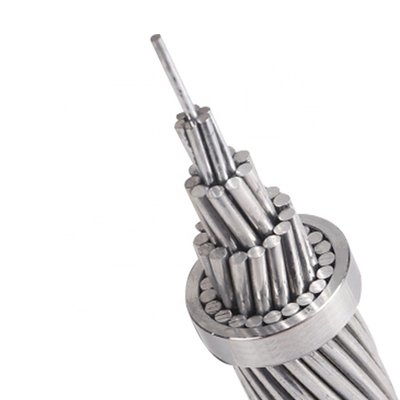

อะลูมิเนียมเปลือย ACSR Moose Conductor ชนิดแข็งสำหรับระบบส่งกำลังเหนือศีรษะ

ตัวนำม้าลาย ACSR เป็นของ ACSR-BS215มีจุดร่วมกับตัวนำ acsr mooseทั้งหมดประกอบด้วยอลูมิเนียม 54 ชิ้นและเหล็ก 7 ชิ้นแต่ข้อมูลจำเพาะของตัวนำม้าลาย acsr อื่น ๆ นั้นแตกต่างอย่างสิ้นเชิงจากตัวนำของมูสเส้นผ่านศูนย์กลางของอลูมิเนียมและเหล็กกล้าเท่ากันขนาด 3.18 มม.จากการคำนวณ เราสามารถทราบเส้นผ่านศูนย์กลางโดยรวมคือ 28.62 มม.จากนั้นพื้นที่หน้าตัดทั้งหมดคือ 484.50 mm2 และพื้นที่หน้าตัดของอลูมิเนียมคือ 428.90 mm2น้ำหนักยังเป็นการทดสอบอย่างง่าย มวลรวมเชิงเส้นควรเป็น 1621 กก./กม.จากนั้นโหลดที่คำนวณได้คือ 13190 daNเมื่อตัวนำม้าลาย acsr ทำงาน พิกัดกระแสคือ 635 A ที่ 20 ℃ ความต้านทาน DC ที่คำนวณได้คือ 0.0674 Ω/km



รหัสชื่อ		acsr ม้าลาย ตัวนำ
พื้นที่อลูมิเนียมที่กำหนด mm2		400
โครงสร้างเกลียว	อัลเลขที่	54
	อัลDia.	3.18
	เซนต์เลขที่	7
	เซนต์เดีย	3.18
พื้นที่หน้าตัดอลูมิเนียม	มม.2	428.9
พื้นที่หน้าตัดทั้งหมด	มม.2	484.5
เส้นผ่านศูนย์กลางโดยรวม	mm	28.62
ทั้งหมด	กก./กม.	1621
โหลดทำลายที่คำนวณได้	ดาน	13190
คำนวณความต้านทานกระแสตรงที่ 20 ℃	Ω/กม.	0.0674



อย่างที่เราทราบกันดีว่าตัวนำม้าลาย acsr มีโครงสร้างที่เรียบง่ายซึ่งหมายถึงการบำรุงรักษาง่ายและอลูมิเนียมเป็นวัตถุดิบหลักของตัวนำม้าลาย acsr ดังนั้นจึงมีราคาค่อนข้างต่ำและความสามารถในการส่งขนาดใหญ่

ยิ่งไปกว่านั้น ตัวนำม้าลาย acsr ยังสามารถปรับให้เหมาะกับการวางสภาพทางภูมิศาสตร์พิเศษ เช่น แม่น้ำและหุบเขาได้อย่างง่ายดายดังนั้นจึงใช้กันอย่างแพร่หลายในการส่งค่าโสหุ้ยและเนื่องจากตัวนำนี้มีความต้านทานแรงดึงสูงและน้ำหนักเบา ตัวนำไฟฟ้าม้าลาย acsr จึงเหมาะที่จะครอบคลุมช่วงยาวพิเศษที่มีการรองรับน้อย
