สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | Suntech |
ได้รับการรับรอง: | ISO |
หมายเลขรุ่น: | หอท่อเหล็ก |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ทาวเวอร์ |
---|---|
ราคา: | Get the newest prices |
รายละเอียดการบรรจุ: | คอนเทนเนอร์ส่งออก |
เวลาการส่งมอบ: | 35 วันหลังจากฝาก |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 80000 เมตริกตัน/เมตริกตันต่อปี |
ชื่อผลิตภัณฑ์: | หอเหล็กโทรคมนาคม | สิ่งของ: | ไวร์กาย ทาวเวอร์ |
---|---|---|---|
วัสดุ: | เหล็กกล้า Q355/Q255 | พื้นผิว: | จุ่มร้อนชุบสังกะสีหรือทาสี |
การใช้งาน: | หอส่งสัญญาณไมโครเวฟ | แอปพลิเคชัน: | เสาโทรคมนาคม |
แสงสูง: | Q255 Guy Wire Tower,Q355 Guy Wire Tower,เหล็กชุบสังกะสี Guyed Tower |

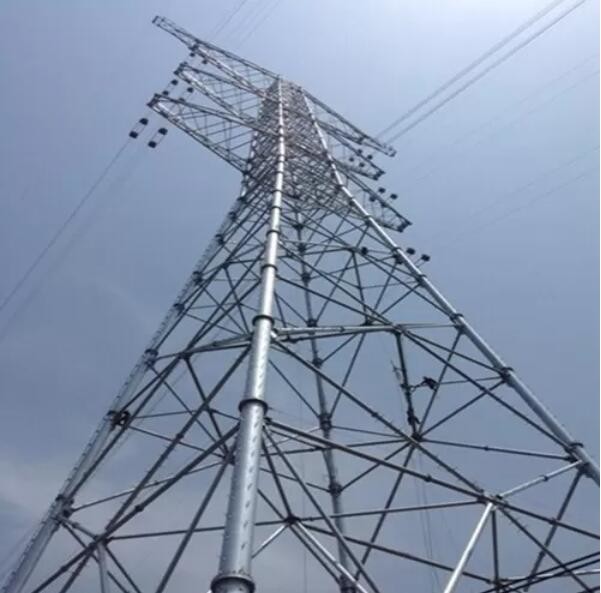

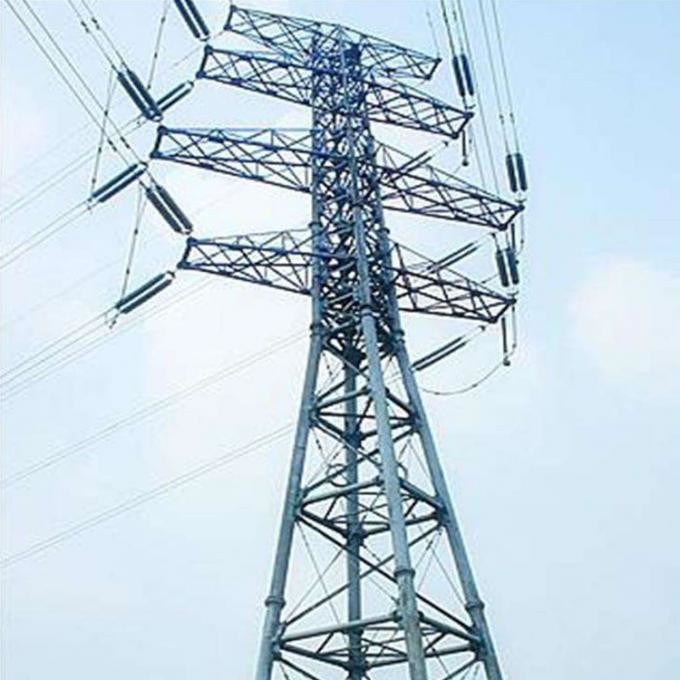

สายส่งเสา เหล็กชุบสังกะสี Lattice Tubular Guy Wire Guyed Tower
โครงสร้างหอท่อเหล็กมีข้อดีทางเทคนิคและเศรษฐกิจสัมพัทธ์ และเหมาะสำหรับเสาส่งที่รับน้ำหนักมาก
การใช้งาน:
ในประเทศจีน โปรไฟล์ท่อเหล็กยังถูกใช้ในเสาสองวงจรขนาด 500kV และเสาสี่ทางบนหอคอยเดียวกัน ซึ่งแสดงถึงประสิทธิภาพและประโยชน์ที่ดีโครงสร้างหอท่อเหล็กได้รับการพัฒนาอย่างดีในแนวเดียวกันกับระดับแรงดันไฟที่แตกต่างกัน เนื่องจากมีความแข็งของหน้าตัดที่โดดเด่น ลักษณะเฉพาะของแรงตัดขวางที่ดี แรงที่เรียบง่าย และรูปลักษณ์ที่สวยงามโดยเฉพาะในโครงสร้างขนาดใหญ่และโครงสร้างเสาส่งไฟฟ้าในเขตเมือง
ข้อมูลจำเพาะ:
สายส่ง Steel Tower & โครงสร้างสถานีย่อย- คำอธิบายสินค้าและพารามิเตอร์ที่สำคัญ
ไม่. | คำอธิบาย | ข้อมูลจำเพาะโดยละเอียดและพารามิเตอร์การออกแบบที่สำคัญ |
1 | รหัสการออกแบบ |
1. มาตรฐานแห่งชาติของจีน: ก.DL/T 5154-2002 ระเบียบทางเทคนิคของการออกแบบสำหรับโครงสร้างทาวเวอร์และเสาของสายส่งเหนือศีรษะ ข.DL/T 5219-2005 ข้อกำหนดทางเทคนิคสำหรับการออกแบบรากฐานของสายส่งเหนือศีรษะ 2. อเมริกันสแตนดาร์ด: ก.ASCE 10-97-2000 การออกแบบโครงสร้างส่งกำลังเหล็กขัดแตะ ข.ACI 318-02 ข้อกำหนดรหัสอาคารสำหรับโครงสร้างคอนกรีต |
2 | ซอฟต์แวร์ออกแบบ | PLS และ MS Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD เป็นต้น |
3 | กำลังโหลดการออกแบบ | ตามความต้องการและข้อกำหนดของลูกค้าทั่วโลก |
4 | ทดสอบโหลด/ทดสอบทำลาย | เราสามารถจัดการได้โดยหน่วยงานของรัฐหากจำเป็น และค่าใช้จ่ายในการทดสอบประเภทนี้จะแยกจากราคาหอคอย |
5 | แรงดันไฟฟ้า | 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KVสายส่ง |
6 | ชุบสังกะสีแบบจุ่มร้อน | ISO 1461-2009, ASTM A123 |
7 | เกรดเหล็ก |
1. เหล็กกล้าโครงสร้างโลหะผสมต่ำที่มีความแข็งแรงสูง: Q420B ซึ่งเทียบเท่ากับ ASTM Gr60 2. เหล็กกล้าโครงสร้างโลหะผสมต่ำที่มีความแข็งแรงสูง: Q355B ซึ่งเทียบเท่ากับ ASTM Gr50 หรือ S355JR 3. เหล็กกล้าคาร์บอนโครงสร้าง: Q235B ซึ่งเทียบเท่ากับ ASTM A36 หรือ S235JR |
8 | สลักเกลียวและถั่ว | ส่วนใหญ่ ISO 898 เกรด 6.8 และ 8.8 โบลท์สำหรับทั้งจีน, ISO และ DIN มาตรฐาน |
9 | ประเภททาวเวอร์ | Angular Towers, Tubular Towers, Guyed Mast, Monopole Tower |
10 | ประเภททาวเวอร์ | Suspension Tower, Tension Tower, Dead Tower, โครงสร้างสถานีย่อย |
11 | การรับประกัน | โครงสร้างหอคอย: 30 ปี |
12 | ระยะเวลาคืนรถ | 50 ปี |
13 | การขนส่ง | เราอยู่ใกล้กับท่าเรือที่ใหญ่ที่สุดในโลก ซึ่งเป็นข้อได้เปรียบของเราสำหรับการขนส่งทางทะเล |
14 | ควบคุมคุณภาพ |
ปฏิบัติตามระบบ ISO 9001 และการตรวจสอบคุณภาพอย่างเข้มงวดสำหรับวัตถุดิบ การทดสอบการประกอบต้นแบบ การทดสอบการชุบสังกะสี และการตรวจสอบก่อนการจัดส่งทั้งปริมาณและคุณภาพ เราปฏิบัติต่อคุณภาพก่อนและอัตราส่วนการตรวจสอบ 100% |
หอท่อเหล็กเป็นผลิตภัณฑ์ที่เหนือกว่าแบบดั้งเดิมของโรงงานของเราโดยเฉพาะอย่างยิ่งระบบประมวลผลหน้าแปลนหลายสถานีที่พัฒนาขึ้นเองได้ปรับปรุงความแม่นยำของพิกัดความเผื่อทางเรขาคณิตสำหรับชิ้นงานแต่ละชิ้นอย่างมีนัยสำคัญต้องขอบคุณกระบวนการดังกล่าว หอท่อเหล็กข้ามขนาดใหญ่ Huangpu สูง 190 เมตรจึงได้รับการประเมินว่าเป็นโครงการคุณภาพระดับชาติโรงงานของเรามีอุปกรณ์ที่ทันสมัย เช่น เครื่องดัดขนาด 2400 ตัน เครื่องตัดแนวเส้น เครื่องเชื่อมตะเข็บ และเครื่องตัดพลาสม่าซีเอ็นซีด้วยอุปกรณ์เหล่านี้ สามารถผลิตหลอดที่มีเส้นผ่านศูนย์กลางเท่ากันและหลอดรูปกรวยในรูปหลายเหลี่ยมและทรงกลมได้เครื่องเชื่อมซีเอ็นซีตะเข็บสามารถรับรู้การขึ้นรูปแบบครั้งเดียวของการเชื่อมตะเข็บสำหรับท่อเหล็กและสายเชื่อมสามารถบรรลุการขึ้นรูปแบบสองเท่าผ่านการเชื่อมเดี่ยวโรงงานของเราได้รับการยอมรับอย่างสูงในด้านกำลังการผลิตและคุณภาพของผลิตภัณฑ์
สมาชิกหอท่อเหล็กทนต่อแรงดันลมต่ำ ความแข็งแกร่งในการดัดหน้าตัดขนาดใหญ่ โครงสร้างที่เรียบง่าย และการส่งผ่านแรงที่ชัดเจน ซึ่งสามารถให้ประสิทธิภาพการแบกของวัสดุได้อย่างเต็มที่ด้านหนึ่ง มันสามารถลดน้ำหนักของหอคอย และลดแรงพื้นฐานในทางกลับกันก็สามารถช่วยเพิ่มความสุดขั้วได้ความสามารถในการต้านทานภัยธรรมชาติภายใต้สภาวะเมื่อตรงตามข้อกำหนดในการคำนวณความแข็งแรงและความเสถียร การใช้หอท่อเหล็กที่มีค่าสัมประสิทธิ์รูปร่างของแรงดันลมที่ค่อนข้างเล็กสามารถลดภาระลมบนตัวหอคอยได้อย่างมาก
แรงดันไฟฟ้า: อุปกรณ์ส่งกำลัง / สายส่งไฟฟ้า หอเหล็กมุม หอท่อเหล็ก
ระดับแรงดันไฟฟ้า: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
กระบวนการผลิต
นี่คือกระบวนการผลิตสำหรับหอส่งสัญญาณของเราอย่างไรก็ตาม ทั้งสองฝ่ายจะต้องหารือเกี่ยวกับแบบร่างทั้งหมดและยืนยันแบบร้านค้าทั้งหมด ข้อกำหนดทางเทคนิค และมาตรฐานที่จะปฏิบัติตามก่อนการผลิตจำนวนมาก เราต้องได้รับแบบร้านค้าที่ได้รับการอนุมัติและเอกสารทางเทคนิคที่ได้รับอนุมัติทั้งหมดจากลูกค้าของเรา
การประดิษฐ์ของเราจะเป็นไปตามแบบรายละเอียดที่จัดทำโดยผู้รับเหมาและได้รับการอนุมัติโดยวิศวกรอย่างเคร่งครัดการผลิตจะเริ่มขึ้นหลังจากได้รับอนุมัติจากการประกอบร้านค้าและการทดสอบ
จุ่มร้อน ชุบสังกะสี |
มาตรฐาน | ความหนาของเหล็ก/mm |
เคลือบเฉลี่ย ความหนา/μm |
เมทัลลิค องค์ประกอบ |
เนื้อหา |
เสาเพลา ข้าม แขนและสลักบน เครื่องประดับ |
ASTM A123 | >6 | 85 | มิน | 0.25%-0.40% |
<3-6 | 70 | ||||
1.5-3 | 55 | Cu | <0.15% | ||
<1.5 | 55 | ||||
น็อต น็อต และแหวนรอง | GB/T 5267.3-2008 | _____ | ≥ 54 | พี | <0.025% |
(ISO 10684-2004) | |||||
สลักเกลียวฐาน |
มาตรฐาน ASTM A153/ A153M-09 |
_____ | ≥ 54 | ส | <0.03% |
